绥化变压器油色谱在线监测系统 由流量曲线图对应相应的流量（仅做参考）。辅助气有尾吹1、尾吹2。通常用于双FID的尾吹气。用于调节毛细柱FID操作尾吹气、ECD尾吹气，也可用于填充柱的尾吹气等操作。由流量曲线图对应相应的流量。氢气分为氢气1和氢气2， 经稳压、稳流阀调节流量，压力表指示，由流量曲线图对应相应的流量，并与检测器1和检测器2分别连接。空气分为空气1和空气2，经稳压、稳流阀调节流量，压力表指示，由流量曲线图对应相应的流量，并与检测器1和检测器2分别连接。2、色谱柱室变压器油色谱仪柱室内风扇、加热丝、感温元件位置图变压器油色谱仪采用大柱室结构，多可同时安装三根色谱柱，并可同时使用。柱室炉门为悬挂式结构。由机械结构控制锁定开关，炉门右下角向上按开门按钮，既可打开柱室门。柱室内有风扇、加热丝、感温元件和不锈钢室体等组成。柱室后安装有微机控制的柔性后开门装置，当柱室降温或近室温操作时，控制系统自动控制其开启角度，并相应的控制进、排风量，达到控温目的。该结构控制精度高，升、降温速度快，能实现真正意义上的近室温操作。3、汽化室变压器油色谱仪共有3个进样口：１、在同一个加热模块上配有两个填充柱进样口（填充柱进样口1与填充柱进样口2）；可实现柱头进样、玻璃内衬进样。２、在另一个加热模块上配有带隔膜清扫功能的分流/不分流毛细管专用进样口。可实现分流/不分流进样操作。汽化室位于主机炉体上方左侧。见图四图四 变压器油色谱仪上部府视图 进样器、检测器布置图变压器油色谱仪填充柱汽化室结构示意图如下：

绥化变压器油色谱在线监测系统现场安装位置的确定与安装地基的浇注可参照下图确定安装位置并浇注安装地基。图5-1 ????????地基俯瞰图图5-2地基浇注图图5-3现场位置图1)一般选择安装在变压器电力柜侧，与电力柜同列。2)安装地基用混凝土浇注，厚度100mm。按地基浇注尺寸图预埋地角固定螺丝。3)确定取电位置并提供取电点到安装位置的布线距离。4）通讯电缆与油循环管的铺设A、通讯电缆的铺设参见系统示意图。铺设通讯电缆需保证进出线两侧的预留长度在10M左右，以备用。通讯电缆在电缆沟线架上需固定，避免电缆划伤、拉断。B、油循环管采用镀锌管或硬塑料管进行保护以免损伤。油管两侧出口预留长度保持在1M左右，以备用。油管铺设完成后应对油管出入口进行密封，以防杂物进入。5.3安装步骤1、开箱检查用户在收到后，请及时检查是否有因运输而造成的损坏，详细检查装置并核对与装置一同运输的装箱清单上列出的所有附件。如果有与装箱清单内容不符，请立即与供应商联系。2、现场主机就位1）将安装基座用膨胀螺栓固定在混凝土地基上，并焊接接地线2）将现场主机用自带螺栓固定在安装基座上。此操作应将现场主机的前后下封面板卸下，方可连接。

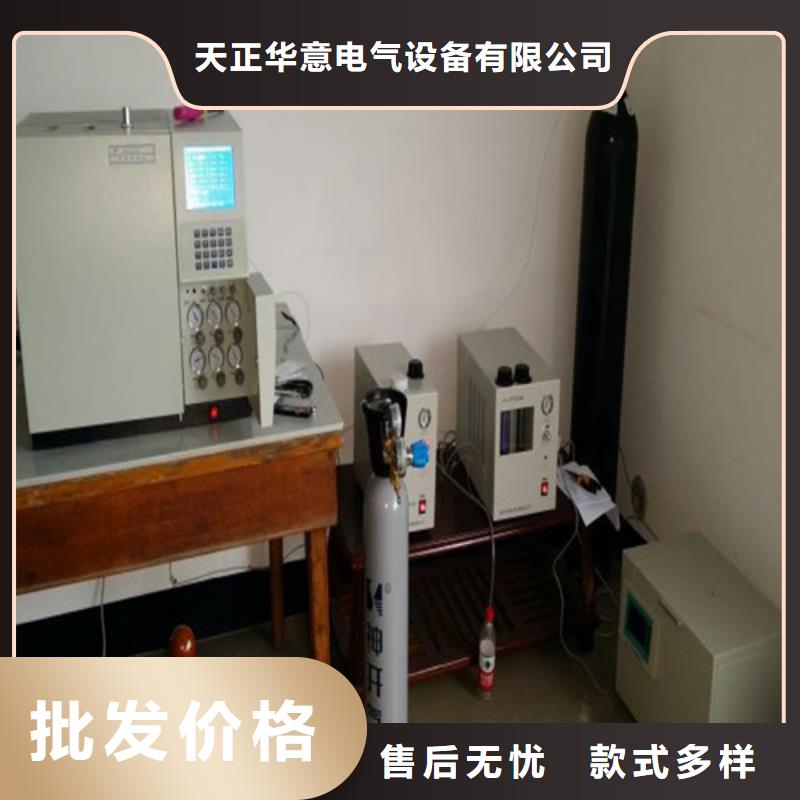

<绥化>天正华意电气设备有限公司 绥化气相色谱仪来图在线报价

绥化变压器油色谱在线监测系统当额定电压Ur＞60V时，试验电压为5kV；当额定电压Ur≤60V时，试验电压为1kV。装置无击穿及元器件损坏现象。2.4机械性能1、振动抗振动：5Hz～17Hz 0.12″双峰位移 17Hz～640Hz 1.7峰-峰加速度2、冲击与碰撞抗冲击：10G峰-峰加速度（12ms）2.5抗干扰能力1、承受静电放电抗扰度试验装置的外壳端口能承受GB/T 17626.2-2006中规定的试验等级为4级的静电放电抗扰度试验。同时，干扰消失后，装置正常工作。2、承受辐射电磁场抗扰度试验装置的外壳端口能承受GB/T 17626.8-2008中规定的试验等级为5级的工频磁场、GB/T 17626.9-1998中规定的试验等级为5级的脉冲磁场抗扰度试验。同时，干扰消失后，装置正常工作。3、承受射频电磁场抗扰度试验装置的外壳端口能承受GB/T 17626.3-2008中规定的试验等级为5级的射频电磁场抗扰度试验。同时，干扰消失后，装置正常工作。4、承受快速瞬变抗扰度试验装置的电源端口、通信端口、输入和输出端口能承受GB/T 17626.4-2008中规定的试验等级为4级的电快速瞬变脉冲群抗扰度试验。同时，干扰消失后，装置正常工作。5、冲击（浪涌）试验装置的电源端口、通信端口、输入和输出端口能承受GB/T 17262.5-2008中规定的试验等级为4级的浪涌（冲击）抗扰度试验。对电源端口、信号端口施加干扰时，装置在技术要求规定范围内能正常运行；对通讯端口施加干扰时，允许通讯暂时中断，但能自行恢复。

<绥化>天正华意电气设备有限公司 绥化气相色谱仪来图在线报价

绥化变压器油色谱在线监测系统通入气体后，用秒表测量皂膜由0点到10所经过的时间，以ml/min计算气体流量。为了避免污染气路，一定要注意流量计内部皂液的使用高度，以防止皂膜溶液从流量计流入气路。例如：用秒表测量皂膜由0点到10ml所经过的时间为 12秒，则所测流量F＝10＊60/12＝50ml/min 流量测量示意可以起用仪器秒表功能：皂膜由0点到Xml所经过的时间为 T秒，则所测流量F＝60/T的数值＊ X ml/min四、填充柱安装图九 填充柱外型尺寸图图十 填充柱安装图 第四章 键盘及其控制操作控制面板打开位于机箱右下面的电源开关，仪器通电，液晶显示屏点亮。仪器经过自检，数秒后，显示如[图十二]界面（当光标处于后面任一界面下面的状态时，可按“0”键回到此界面）；再经过数秒后，界面显示为如[图十三]。此界面为温度控制界面，此时光标位于温度设定栏。如果要将检测器升温至260℃，只需将光标移至检测器的设定温度处，依次按下：《2》＋《6》＋《0》＋《确认》键，此时检测器的设定温度为260℃。如果输入错误可按两次“·”键进行；重新设定温度。用同样的方法可以给柱箱、汽化、检测器设定温度。运行时间栏是从此次开机开始计时到关机前的时间，下次开机，重新计时。加热状态栏，“0”表示关，“1”表示开。即将光标移至加热状态栏，依次按《1》＋《确认》键 将显示“开”状态，依次按《0》＋《确认》键，将显示“关”状态。在设置温度时必须注意不能超过保护温度，仪器设定初始保护温度值为400℃。当仪器某一温度加热区温度参数设置不当或由于各种原因产生仪器温度失控。

绥化变压器油色谱在线监测系统缓慢打开气瓶总阀门，此时总表压力（一级压力表）应在130-140Kg/cm2。缓慢调节调节柄，将二级压力表的压力调节在3.5-4.0 Kg/cm2之间。关闭载气瓶总阀，退出减压器调节柄，等待1小时后，两指示表压力无变化视为减压器工作正常，无泄露。3）将标配φ3mm不锈钢管连接在减压器出口上，调节减压器调节柄进行管路吹扫，10秒钟后关闭载气瓶阀门，退出减压阀调节柄。将不锈钢管的另一端连接到现场主机的载气进口接头上。4、动力电缆的连接1）现场主机应采用独立电源供电或使用所安装变压器数据检测系统公用电源、风冷电机电源等。现场主机总功耗不大于1000W。2）将动力电缆从取电点铺设至现场主机接线盒电源端子排处。3）现场主机的主电源由3×1.5mm屏蔽电缆直接接入接线盒。5、通信电缆的连接1）通信电缆铺设应注意防止拉断、刮伤等，并应将通信电缆固定在电缆沟信号电缆层桥架上。2）采用RS485通讯模式，使用双绞屏蔽电缆。如果传输距离超过1200M，使用光缆。3）采用TCP/IP通讯模式，使用网络通信电缆。如果传输距离超过100M，使用光缆。5.4系统运行1、启动设备主电源：上电后数据处理器主电源指示灯闪烁。注：A、现场主机端子排5/12/24直流电源是提供现场操作用的，如接现场操作显示气、加装网络交换机等；B、设备一定要带油运行，不然可能影响油泵的使用寿命。没油就是空载，对电机及油泵危害严重。2、通讯连接：确定上电状态正常后，进入安装调试操作程序，此时现场主机处于待运状态。通过调试软件实现通讯初始化，使现场设备投入正常运行。通过以上操作现场设备与控制分析软件形成网络式系统。

<绥化>天正华意电气设备有限公司 绥化气相色谱仪来图在线报价

绥化变压器油色谱在线监测系统温度达到保护温度值时，仪器将自动关闭全部加热电源，蜂鸣器报警，并显示报警代号及错误信息，此状态将一直保持到关闭仪器总电源为止（或人为处理并报警状态）。报警以后请不要立即关闭仪器总电源，要查看报警代号、查找原因及错误信息，并根据错误信息解决故障。在仪器工作过程中能够合理地使用过温保护，在温度一旦失控时，可对仪器和外围设备进行有效地保护，以免承受不必要的损失。图十三 温度控制界面《注意》过温保护温度的设置一定要大于使用温度的20℃或20℃以上，不能高于400℃，若低于使用温度或设置错误，系统将出现报警提示，保护温度设置数据仍为原来的数据，仪器将处于保护状态，不能正常工作。 说明：柱 箱-----指柱室温度；汽化1-----指填充柱汽化室（进样口）的温度；汽化2-----指毛细管柱汽化室（进样口）的温度；检测1-----指氢火焰离子化检测器（FID）的温度（氢焰1--氢焰2是同一个温度）或NPD温度（有NPD时）；检测2-----指热导池检测器(TCD)的温度或FPD温度（有FPD时）；检测3-----指电子捕获检测器（ECD）的温度或甲烷转化炉的温度（有甲转时）；各加热单元的位置图见下图。各加热单元的位置图0 ～ 9 数值键，用于设定参数时的数值声 音：正常按键操作时发出短声，按键错误时发出长声，报警时发出连续短声按菜单键《菜单/Menu》，则状态栏显示〡温控〡检测器〡事件〡程序升温〡辅助功能〡，再按右移光标键《 》，将光标移到《检测器》栏上，然后按《确认》键，则显示屏显示检测器控制界面〔图十四〕。此时光标处于TCD极性位置时，下面状态栏显示0＝负，1＝正，即按《0》＋《确认》键，输入负按《1》＋《确认》键，输入正当光标处于TCD电流位置时，下面状态栏显示TCD热丝电流0到200mA，即TCD热丝电流范围0～200mA。FID极性和TCD极性显示相同 0＝负、1＝正，FID的灵敏度为0到4，0灵敏度、4。ECD的灵敏度为0和1，0高灵敏度、1低灵敏度，ECD电流：0＝0.5nA、1＝1nA、2＝2nA。

<绥化>天正华意电气设备有限公司 绥化气相色谱仪来图在线报价
<绥化>天正华意电气设备有限公司 绥化气相色谱仪来图在线报价

绥化变压器油色谱在线监测系统技术参数2.1基本数据1、额定数据额定电压：AC220V。功率消耗：在额定工作电压下，功率消耗不大于1000w 。2、检测指标表1气体组分检测指标气体组分小检知浓度测量范围检测精度监测周期小监测周期2小时。可按用户需要任意设定监测周期。4、重复性对同一油样（以乙烯C2H4浓度50μL/L 计算）连续进行5次油中气体成份分析，试验结果之间的差异不超过5次平均值的10％。5、测量误差对检测限值和检测限值之间气体含量的油样进行分析的同时，取同一油样在气相色谱仪上检测，以色谱仪检测数据为基准，计算测量误差。在线监测装置检测数据色谱仪检测数据测量误差 色谱仪检测数据测量误差：检测限值或±30％，取两者值。6、通信接口电气以太网接口：通讯串口：、外形尺寸本产品外形为长方形箱体，采用1.5mm 厚冷板。具体尺寸如下：1400mm720mm420mm。2.2环境条件1、环境温度：-40°C～＋55°C；2、相对湿度：5％～95％无冷凝；3、大气压力：80kPa ～110kPa；4、海拔高度：0～3000m。2.3绝缘性能1、绝缘电阻A、在标准试验环境下，绝缘电阻符合表2的要求。表2标准试验环境下绝缘电阻要求额定电压Ur绝缘电阻值Ur≤60V≥5MΩUr＞60V≥5MΩ注：与二次设备及外部回路直接连接的端口回路，绝缘电阻采用Ur ＞ 60V的要求B、在温度（＋40±2）°C，相对湿度（93±3）％恒定湿热试验环境下，绝缘电阻符合表3的要求。表3恒定湿热环境下绝缘电阻要求额定电压Ur绝缘电阻值Ur≤60V≥1MΩUr＞60V≥1MΩ注：与二次设备及外部回路直接连接的端口回路，绝缘电阻采用Ur ＞ 60V的要求2、介质强度在标准大气条件下，介质强度符合表4要求。表4介质强度要求额定电压Ur试验电压有效值Ur≤60V0.5kVUr＞60V2.0kV注：与二次设备及外部回路直接连接的端口回路，介质强度采用Ur ＞ 60V的要求3、冲击电压在标准大气条件下，在电源及信号端口对外壳之间施加标准雷电冲击电压。

绥化变压器油色谱在线监测系统 本仪器内部装有高灵敏度检测器，此型号仪器必须在有高纯载气（99.999％氮气或氩气）的情况下才能正常开机工作，否则会严重损坏仪器。3.除本仪器的生产商以外，请不要自行拆装仪器！如果用户自行拆装仪器，本公司将终止进行保修服务和相关的后续维修服务，其后果由用户自行承担。友情特别提示尊敬的用户：感谢您选择了本公司生产的变压器油色谱仪！本装置是按照规程青岛天正华意电气设备有限公司是根据GB/T26983标准生产制造，为方便您尽早尽快地熟练操作本仪器，我们特随机配备了内容详实的操作手册，从中您可以获取有关产品介绍、使用方法、仪器性能以及注意事项等诸多方面的知识。在次使用仪器之前，请务必仔细阅读本操作手册，并按本手册对仪器进行操作和维护，这会有助于您更好的使用该产品，并且可以延长该仪器的使用寿命。 在编写本手册时，虽然我们本着科学和严谨的态度进行了工作，并认为本手册中所提供的信息是正确和可靠的。然而，智者千虑必有一失，本手册也难免会有错误和疏漏之处。如果您发现了手册中的错误，请务必于百忙之中抽时间，尽快设法告知我们，并烦请监督我们迅速改正错误！本公司全体职员将不胜感激！本公司保留对仪器使用功能进行改进的权力，如发现仪器在使用过程中其功能与操作手册介绍的不一致，请以仪器的实际功能为准。我们希望本仪器能使您的工作变得轻松、愉快，愿您在繁忙的工作之中体会到办公自动化的轻松而美好的感觉！

<绥化>天正华意电气设备有限公司 绥化气相色谱仪来图在线报价
绥化气相色谱仪来图在线报价 <绥化>天正华意电气设备有限公司

绥化变压器油色谱在线监测系统 数据备份图6.7 数据还原6.3.4 增加与设备增加设备功能键实现受检变压器的添加功能。本使用手册以TCP/IP通讯方式说明受检变压器的添加。如图6.8、6.9：图6.8增加受检变压器地址定义图6.9通过设置形成的受检变压器树状列表如受检变压器定义错误或需要在系统中设备，鼠标点击该设备，使用设备功能键，显示图6.10，点击“是”，即可该设备。图6.10 设备6.3.5 报警列表报警列表是用来对选定受检变压器日常监测数据报警状态进行查询的功能模型。通过报警列表可查询该受检变压器的全部报警状态。图6.11 报警列表6.3.6 退出使用退出功能键，系统将关闭退出。图6.12 报警列表6.4数据查询数据查询功能主要由两部分组成：日报表与历史数据。日报表数据将提供数据立方图、日监测数据表、谱图及故障诊断结果等功能；历史数据提供浓度报表、综合报表及数据趋势图等功能。日报表除提供所示图表功能外，用户可通过日报表界面的导出功能键。实现数据的导出功能，将数据保存在用户指定的位置。参照图 。

绥化变压器油色谱在线监测系统工作流程1、变压器油经闭路循环进入油气分离室，受检油样在真空环境及电磁激振作用下，实现油气分离。2、经冷阱除油后，分离出的故障特性气体导入气体定量室后，在载气的作用下流经色谱柱。利用色谱柱对各个气体组份具备不同的吸附\解附作用，使故障特性气体被依次分离。3、气敏传感器按出峰顺序对故障特性气体逐一进行检测，并将故障气体的浓度特性转换成电信号。4、数据处理单元对电信号进行分析处理，分别计算出故障气体各组份浓度。5、通信模块将气体组份浓度、载气压力状态、谱图等数据信息按照TCP/IP、IEC61850通信协议上送过程层网络，变压器状态监测主IED故障诊断系统对色谱数据进行综合分析诊断，超过设定注意值时进行报警，实现变压器故障的在线监测。3.4系统结构图3-1系统结构在功能上划分为油样获取单元、油气分离单元、载气单元、色谱检测单元、控制与数据处理单元、通信接口单元。1、油样获取单元经油泵强循环从变压器主油箱取得油样，并送入脱气室。

<绥化>天正华意电气设备有限公司 绥化气相色谱仪来图在线报价

绥化变压器油色谱在线监测系统空气不纯，可降低流量，是否好转，若有好转，说明空气不纯，应严格纯化空气。（ H2和N2不纯。 色谱柱没老化好，或色谱柱严重流失。（4）火焰烧到收集极，可降低载气流速。3、基线稳定：但进样不出峰，或灵敏度显著下降。可能原因是：（1）灵敏度选择太低。 汽化室进样器密封垫漏气。（3）汽化室与色谱柱或柱后至检测器之间接头漏气。（4）注射针使用过久本身漏气或汽化室温度太低。（5）输入电缆线断路或极化电压没加上。4、基线稳定性变坏。可能原因是：（1）空气不纯，夹杂某些有机物。（2）离子室严重沾污。（3）氢火焰太大。 离子室信号线接触不良或极化电压未加上。（5）放大器5、常见故障排除症状原因排除方法不规则地出现尖细毛刺检测器脏检测器火焰喷咀脏；高频信号线问题；柱与检测器衬管密封处漏气；柱插插入深度不合适；电源电压波动。 清洗检测器清洗检测器喷咀；处理高频信号线重装柱；重装柱；检查电源电压。程序升温时基线漂移柱活化不够；超过柱温极限；隔垫清洗气流量太小；系统漏气。 活化柱子；降低使用温度；增加隔垫清洗气流量；重新检漏。低沸点组分峰型展宽柱温太高；溶剂沸点低；柱子选型错误。降低柱子起始温度；改用高沸点溶剂；更换柱子。高沸点组分峰型变小等待时间短进样口温度低；载气流速低；柱子安装位置不合适。延长等待时间；提高进样口温度；提高载气流速；重新装柱。

<绥化>天正华意电气设备有限公司
绥化气相色谱仪来图在线报价 <绥化>天正华意电气设备有限公司

绥化变压器油色谱在线监测系统气路系统试漏仪器内部气路出厂前均进行了严密性能检验，仪器系统内部一般不会产生漏气现象，漏气一般常发生在色谱柱的接口或进样垫（由于进样次数多了以后针孔扩大降低了密封性能，应及时适当旋紧或更换。）或外接气路连接处等位置。FID检测器的氢气、空气两路气体到检测器后的阻力很小，即使有一点的微漏，对仪器一般不会产生大的影响。所以无特殊情况不要拆卸气路、检测器部分，仪器启动只要保证机外气路部分不漏气，就可以进行下一步调试。当仪器出现故障或不能正常工作，要求拆卸检测器、气路部件时，应请有一定操作经验的人员进行维护，维护仪器首先要保证清洁，特别对一些重点部件，如陶瓷件、喷嘴等部位请不要用手直接触摸，应戴上干净的细纱手套以防污染部件，保持仪器的稳定性能。仪器系统检漏一般分两步进行。通气后首先要检查气源出口至净化器选配入口处气路部分（减压阀及接头包括气路引线部分）。第二步检查仪器气路系统至净化器出口，仪器气路系统的密封性能。钢瓶至净化器入口处的检漏程序；气源接通后，由减压阀给定压力0.5MPa，关闭净化器面板上相对应的关闭阀；关闭减压阀，并观察减压阀上的低压压力指示，记录10分钟的压力变化值。若压力明显下降，则说明系统有漏气现象，此时必须进行检漏试验。气路系统检漏可以用检漏液进行，（若一时没有检漏液可以用白猫牌洗涤剂和水溶液代替，配制的方法是：在温水中加入一定剂量的洗涤剂，搅拌时能够起泡就可以了）。在系统保持一定压力的状态下，将检漏液少量的涂在有可能产生漏气点。检漏过程中要尽量少的使用检漏液，而且检漏后，应及时将检漏液擦干净，以防止压力降低后，检漏液污染气路系统。

绥化变压器油色谱在线监测系统否则可能危害本系统和变压器的运行。1.4产品特点1、 真空与电磁振荡脱气技术采用的真空与电磁振荡相结合的脱气技术可在低真空度条件下，利用电磁激振与溶质的真空挥发共同形成溶解气体的循环自激，在无任何介质介入的前提下，实现变压器油溶解气体的快速有效分离。脱气效率高、时间短、重复性好，避免对变压器绝缘油的污染。2、冷阱技术在油色谱检测中存在油气对色谱柱活性物质的污染，这将严重影响色谱柱的分离效果，降低色谱柱使用寿命。通常采用活性剂（如活性碳等）对分离出来的故障气体进行吸附过滤，可有效降低油气对色谱柱污染。但活性剂的活化再生特性无法满足在线监测系统长时期稳定运行要求。冷阱是在一定的低温环境下，将变压器油C3以上有机物挥发成份实现有效冷凝，彻底避免油气对色谱柱的污染，实现系统免维护要求。3、复合色谱柱用复合单柱取代双柱，简化系统结构。复合色谱柱在一定温度环境下，可有效分离H2、CO、CH4、C2H6、C2H4、C2H2等六种故障气体，且在不同恒温条件下，各气体出峰面积不变，不影响系统数据处理的捕峰条件，适用于现场安装的变压器油色谱在线监测装置。复合色谱柱具有柱效率高，抗污染性能好，使用寿命长等特点。4、气体检测器技术采用集成传感技术，敏感元件和控制电路集成在独特的陶瓷硅芯片上，对应设计的故障气体受检气室，具有小的死体积，可大大提高检测灵敏度。和FID、TCD传感器相比，不怕中毒，寿命长。和其他非色谱检测法对比，检测器构造简单，体积小巧，检测灵敏度高。5、支持TCP/IP、IEC61850通信协议气体组份浓度、载气压力状态、谱图等数据信息可采用SV/GOOSE形式传输至过程层网络，支持TCP/IP通讯协议并支持智能变电站基于IEC61850通信要求，可实现与其他厂商的变压器状态监测主IED的无缝接入
